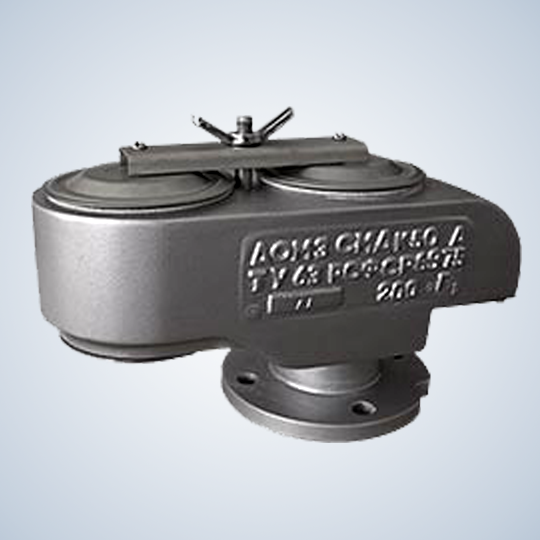

Совмещенные механические дыхательные клапаны СМДК
Совмещенные механические дыхательные клапаны СМДК предназначены для регулирования давления и вакуума в газовом пространстве вертикальных резервуаров для хранения нефти и нефтепродуктов и защиты от попадания пламени и искр внутрь резервуара. Клапан СМДК устанавливается на монтажный патрубок резервуара при помощи присоединительного фланца.
ТУ 63 РСФСР 69-75
Сертификат соответствия РОСС RU.HО04.H00210 с 11.08.2004 по 11.08.2007
Разрешение Ростехнадзора на применение № РРС 00-19535 с 02.02.2006 по 02.02.2009
Параметры изделия | СМДК-50 АА | СМДК-100 АА |
диаметр условного прохода, мм | 50 | 100 |
пропускная способность, м³/ч | 25 | 25-100 |
вакуум срабатывания, Па (мм вод. ст.) | 196-245 (20-25) | |
давление срабатывания, Па (мм вод. ст.) | 1765-1961 (180-200) | |
длина, мм | 290 | 430 |
ширина, мм | 145 | 250 |
высота, мм | 200 | 330 |
масса, кг | 12 | 19,4 |
диаметр ответного фланца, мм | 140 | 205 |
диаметр межцентрового расстояния, мм | 110 | 170 |
диаметр отверстия, мм | 14 | 18 |
количество отверстий, шт | 4 | 4 |
