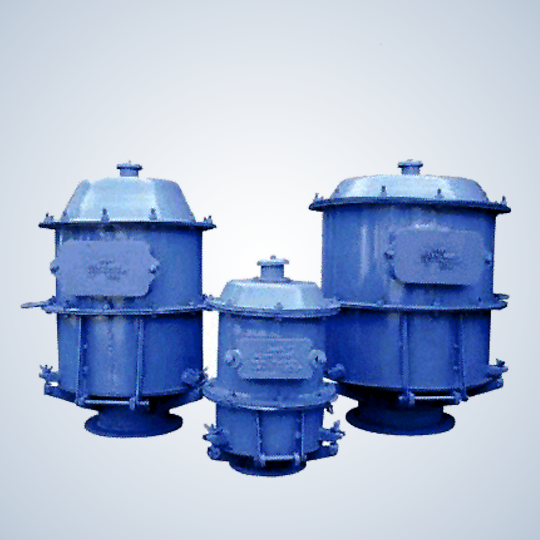

Клапаны непримерзающие 2–х мембранные дыхательные НДКМ
Клапаны непримерзающие двухмембранные дыхательные НДКМ предназначены для установки на резервуарах с нефтью и нефтепродуктами в качестве дыхательного оборудования, сообщающего газовое пространство с атмосферой.
Клапан НДКМ устанавливается на крыше резервуара на вертикальном патрубке высотой 200-250 мм. Установка клапана на тройнике не допускается. Клапан НДКМ эксплуатируется в комплекте с клапаном КПГ, КДСа. Возможна комплектация ответными фланцами. Соответствует исполнению У, УХЛ категории размещения 1 по ГОСТ Р 15150-69.
Средняя наработка на отказ 36000 циклов. Под циклом понимается одно открытие и закрытие клапана.
Срок службы 10 лет.
ТУ 63 РСФСР 61-74
Сертификат соответствия C-RU.AB28.B.01638 с 29.04.2011 по 24.04.2016
Разрешение Ростехнадзора на применение № РРС 00-34272 с 20.05.2009 по 20.05.2014
Разрешение "ГОСПРОМНАДЗОР" (Беларусь) № 05-535-2008 с 03.11.2008 по 02.11.2011
Параметры изделия | НДКМ-100 | НДКМ-150 | НДКМ-200 | НДКМ-250 | НДКМ-300 | НДКМ-350 |
диаметр условного прохода, мм | 100 | 150 | 200 | 250 | 300 | 350 |
давление срабатывания, Па (мм вод. ст.) | 1372-1569 (140-160) | 1569-1667 (160-170) | ||||
вакуум срабатывания, Па (мм вод. ст.) | 157-196 (16-20) | 177-198 (18-20) | ||||
пропускная способность, м³/ч | 200 | 500 | 900 | 1500 | 1500 | 1500 |
Габаритные размеры, мм, не более: | ||||||
длина, мм | 390 | 700 | 700 | 800 | 800 | 800 |
ширина, мм | 370 | 580 | 580 | 680 | 680 | 680 |
высота, мм | 600 | 850 | 850 | 900 | 920 | 920 |
Присоединительные размеры: | ||||||
диаметр ответного фланца, мм | 205 | 260 | 315 | 370 | 435 | 485 |
диаметр межцентрового расстояния, мм | 170 | 225 | 280 | 335 | 395 | 445 |
диаметр отверстия, мм | 18 | 18 | 18 | 18 | 22 | 22 |
количество отверстий, шт | 5 | 4 | 4 | 6 | 6 | 6 |
масса, кг | 25 | 50 | 55 | 77 | 80 | 82 |
