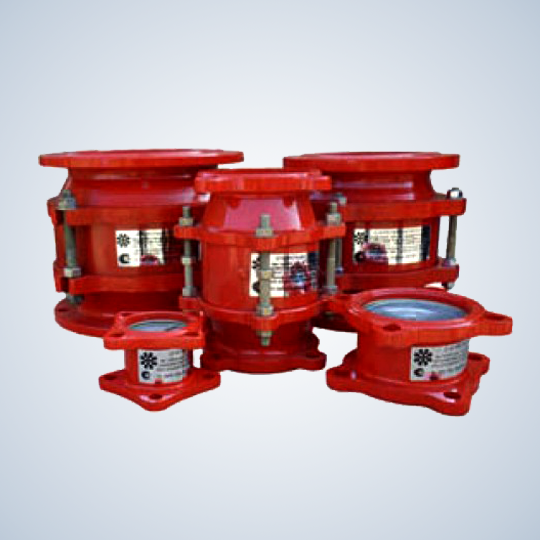

Огневые предохранители (огнепреградители) ОП

Огневые предохранители (огнепреградители) ОП предназначены для предохранения резервуаров от попадания в них пламени и искр. Предохранитель огневой устанавливается на крыше резервуара для хранения нефти и нефтепродуктов под дыхательным или предохранительным клапаном и не предназначен для пропускания нефтепродуктов, для этого используется ПОЖ-80. Предохранители огневые устанавливаются присоединительными фланцами на ответные фланцы резервуара через прокладку и крепятся болтами.
ТУ 63-РСФСР68-75

Параметры изделия ОП-50 ЧА ОП-100 ЧА ОП-150 ЧА ОП-200 АА
диаметр условного прохода, мм 50 100 150 200
пропускная способность, м³/ч 25 100 215 380
длина, мм 145 220 295 375
ширина, мм 145 220 295 375
высота, мм 85 250 260 270
масса, кг 3,3 15,5 23 17
диаметр ответного фланца, мм 140 205 260 315
диаметр межцентрового расстояния, мм 110 170 225 280
диаметр отверстия, мм 14 18 18 18
количество отверстий, шт 4 4 4 4

Параметры изделия ОП-250 АА ОП-350 АА ОП-500 АА
диаметр условного прохода, мм 250 350 500
пропускная способность, м³/ч 600 900 2200
длина, мм 450 640 930
ширина, мм 450 640 930
высота, мм 300 340 570
масса, кг 25 48 120
диаметр ответного фланца, мм 370 485 640
диаметр межцентрового расстояния, мм 335 445 600
диаметр отверстия, мм 18 23 23
количество отверстий, шт 6 6 8
