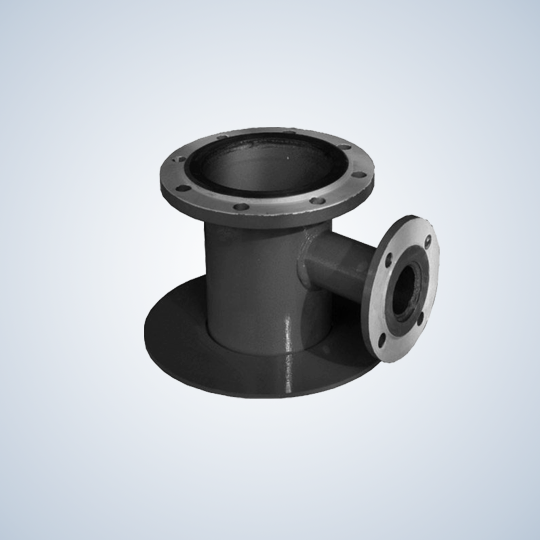

Патрубок замерного люка ПЗЛ является комплектующим изделием горизонтальных и вертикальных резервуаров для хранения нефти, нефтепродуктов и химических жидкостей. Предназначен для установки люка замерного ЛЗ, а также присоединения вентиляционной трубы с условным проходом 50 миллиметров. Патрубок устанавливается на крышке горловины горизонтального и на крыше вертикального резервуара.
Пример обозначения при заказе: ПЗЛ-150-УХЛ ТУ 3689-009-82673705-2009, где:
ПЗЛ — патрубок замерного люка;
150 — условный проход в миллиметрах;
УХЛ — климатическое исполнение по ГОСТ 15150-69.
Наименование параметров |
Значения параметров |
||
ПЗЛ-80 |
ПЗЛ-150 |
||
Габаритные размеры, мм, не более |
L |
290 |
365 |
DH |
200 |
320 |
|
H |
180 |
180 |
|
Присоединительные размеры, мм, не более |
DN |
80 |
150 |
D |
185 |
260 |
|
D1 |
150 |
225 |
|
d |
18 |
18 |
|
n, шт. |
4 |
8 |
|
Масса, кг, не более |
8 |
11 |
