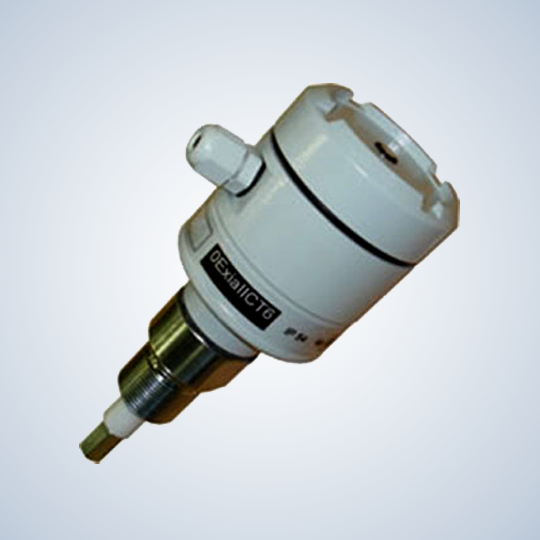

Сигнализаторы уровня РОС-100, РОС-200

Сигнализаторы уровня РОС-100 / РОС-200 предназначены для контроля уровня электропроводных и неэлектропроводных жидких, твердых (сыпучих) сред, зерна и продук­тов его размола. Обеспечивают сигнализацию «наличия» или «отсутствия» контролируемой среды на установленном уровне.

Сигнализатор представляет собой моноблочную конструкцию и состоит из конструктивно совме­щенных чувствительного элемента (ЧЭ) и преобразователя.
Климатическое исполнение УХЛ.2 по ГОСТ 15150.
Температура окружающего воздуха от минус 45 до плюс 60 0С.
Степень защиты корпуса IP54 по ГОСТ 14254.
По устойчивости к маханическим нагрузкам сигнализатор соответствует группе N3 по ГОСТ Р52931.

Технические данные

  •     Порог срабатывания, мм, не более: от 10 до 120 в зависимости от установки сигнализатора и свойств контролируемой среды.
  •     Дифференциал:
  •     - при вертикальной установке ЧЭ, мм, не более 80
  •     - при горизонтальной установке ЧЭ, не более диаметр ЧЭ
  •     Напряжение питания постоянного или переменного (50 Гц) тока, В 220/ 24+20%
  •     Потребляемая мощность, В.А: не более 2
  •     Релейный выход (РОС-100(200)Р) - нагрузка на контакты реле:
  •     - переменный ток до 2,5 А, 250 В
  •     -- мощность до 100 В. А
  •     - постоянный ток 2,5 А, 30 В
  •     -- мощность до 100 Вт
  •     Бесконтактный выход (РОС-100(200)Б)
  •     сопротивление нагрузки до 100 Ом
  •     ток нагрузки до 0,2 А.

Комплектность поставки

  •     сигнализатор уровня - 1 шт.;
  •     руководство по эксплуатации - 1 экз.

Пример записи для заказа РОС-100

    Обозначение сигнализатора по таблице;
    Тип выхода (Р-релейный, Б-бесконтактный);
    Напряжение питания,В
    Длина чувствительного элемента, м, по таб­лице;

Пример записи для заказа РОС-200

    Обозначение сигнализатора по таблице;
    Тип выхода (Р-релейный, Б-бесконтактный);
    Напряжение питания,В
    Длина чувствительного элемента, м, по таб­лице;





Условное обозначение сигнализа тора  Конструктивное исполнение чувствительного элемента  Длина погружаемой части чувствительного элемента L, м
РОС-111(211)  Стержневой неизолированный 0,1; 0,25; 0,6; 1,0; 1,6; 2,0
РОС-121(221)  Стержневой изолированный 0,25; 0,6; 1,0; 1,6; 2,0
РОС-167 (267)  Цилиндрический 0,1; 0,25; 0,6; 1,0
(трубчатый) неизолированный
РОС-168 (268)  Цилиндрический 0,1; 0,25; 0,6; 1,0
(трубчатый) изолированный
РОС-191 (291)  Тросовый неизолированный 1,0; 1,6; от 2 до 22 с интервалом 0,5 м
РОС-193 (293)  Тросовый изолированный 1,0; 1,6; от 2 до 22 с интервалом 0,5 м



Условное обозначение сигнализатора Параметры контролируемой среды
Физическое состояние, электрические свойства  Температура Рабочее избыточное давление, Рраб, МПа  Относи­тельная диэлектри­ческая проницаемость  Динамическая вязкость, Паю, не более  Размеры гранулы (куска) мм, не более
РОС-111(211)  Жидкая, сыпучая, неэлектропроводная, -40...+150 до 2,5 2...10 1 5
(для жидких сред)
РОС-121(221)  Жидкая, сыпучая, электропроводная -40...+150 до 2,5 2...10 1 -
(для жидких сред)
РОС-167 (267)  Жидкая, неэлектропроводная в т. ч. сжиженные газы -45...+150 до 2,5 1,6...10 1,0...3,0 -
РОС-168 (268)  Жидкая, электропроводная -45...+150 до 2,5 1,6...10 1,0...3,0 -
РОС-191 (291)  Жидкая, сыпучая, неэлектропроводная -40...+150 - 1,6...10 1 5
(для жидких сред)
РОС-193 (293)  Жидкая, сыпучая, электропроводная -40...+150 - - 1 -
(для жидких сред)

Транспортирование и хранение

Транспортирование прибора в упаковке допускается при:
температуре окружающего воздуха от –25 до +75 оС и относительной влажности воздуха не более 95 % с соблюдением мер защиты от ударов и вибраций транспортирование допускается всеми видами закрытого транспорта.
Хранение блока в упаковке осуществлять в закрытых отапливаемых помещениях.

Гарантийные обязательства

Предприятие-изготовитель гарантирует соответствие датчика-реле уровня требованиям ТУ при соблюдении условий эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок эксплуатации - 24 месяца со дня продажи.
В случае выхода прибора из строя в течение гарантийного срока при соблюдении потребителем условий эксплуатации, транспортирования, хранения и монтажа – ремонт или замена осуществляется предприятием-изготовителем бесплатно.
