Устройство отсчётное ЭЦТ 1-16К

Устройство отсчётное « ЭЦТ 1-16К » предназначено для отображения информации о разовой выдаче топлива топливораздаточной колонкой с расходом до 120 л/мин.
Устройство отсчётное « ЭЦТ 1-16К » (далее по тексту устройство) предназначено для работы с датчиком расхода с дискретностью сигнала 0,01 л/импульс, сигналы с которого поступают по двум каналам ДР1, ДР2.
Конструкция устройства выполнена со степенью защиты, обеспечиваемой оболочкой блока IP 10 по ГОСТ 14254-96, вид климатического исполнения У категории 2 по ГОСТ 15150-69 и предназначена для установки в корпусе блока индикации и управления ТРК, выполненного со степенью защиты оболочки IP54 по ГОСТ 14254.
Отсчетное устройство выпускается в следующих исполнениях:

  • ЭЦТ 1-16К-221 – ЖК-индикация МИ16Л-01;
  • ЭЦТ 1-16К-222 – ЖК-индикация МИ18СМ;
  • ЭЦТ 1-16К-223 – СД-индикация МИ17-04.

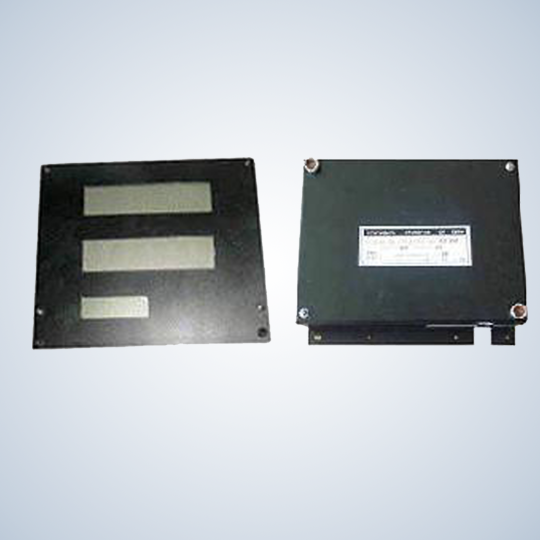

В состав устройства входят:

  • блок управления, состоящий из платы управления;
  • блок индикации, состоящий из платы модуля индикации в корпусе.
Наименование Значение
Потребляемая мощность, ВА, не более 30
Напряжение питания, В, частотой 50 ±1 Гц 220+10%/-15%
Максимальное значение отображения выданного объема топлива. л 999,99
Пределы установки цены за один литр топлива 0,01-99,99
Максимальное отображения стоимости выданного количества топлива 9 999,99
Дискретность отображения:
  0,001
объема выданного топлива, л 0,001
цены за один литр топлива 0,001
стоимости выданного топлива

Время сохранения информации при выключенном напряжении питания:
  0,3
на ЖК индикаторах устройства, ч, не менее 5 72
на СД индикаторах устройства, ч, не менее

Масса, кг, не более: 2,5
Габаритные размеры, мм, не более
  235х80х210
блока управления 235х35х200
блока ЖК индикации 235х50х200
блока СД индикации
