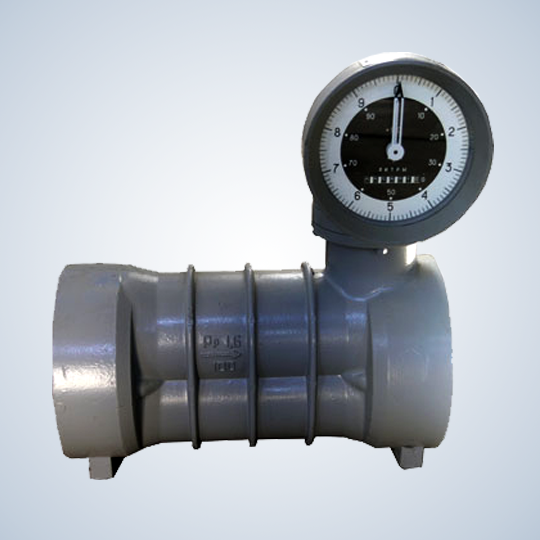

Счетчики жидкости винтовые ППВ

Счетчики жидкости винтовые ППВ предназначены для измерения объема неагрессивных (ньютоновских) жидкостей с кинематеческой вязкостью от 0,55 до 300 сСт с температурой от минус 50 до плюс 50 градусов Цельсия, давлением до 1,6 и 6,4 МПа.
Счетчики используют в стационарных технологических установках, а также на наземных подвижных средствах заправки и перекачки при их работе на месте в условиях, исключающих прямое воздействие солнечного излучения и атмосферных осадков.
Принцип действия винтовых счётчиков жидкости напоминает работу экструдера и заключается в том, что два винта находящиеся в зацеплении вращаются под действием потока жидкости, отмеряют при каждом обороте некоторый объем. Вращение винтов через магнитную муфту, передается в счетный механизм, преобразуясь в единицы объема.
Счетчики ППВ комплектуются механическим счетным устройством (СУ) или устройством съема сигналов (УСС) с контроллером типа КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости, также пультом дистанционной передачи информации "Весна-ТЭЦ".

ип счетчика Цена деления отсчетного устройства, л Условный проход, ДУ, мм Рабочее давление, МПа Температура изм. жидк., °С Класс точности Масса, кг
механ. электр.
ППВ-100/1,6 10 1 100 1,6 от -50 до +50 0,25; 0,5 45
ППВ-100/6,4 10 1 100 6,4 от -50 до +50 0,25; 0,5 135
ППВ-150/1,6 10 1 150 1,6 от -50 до +50 0,25; 0,5 270
ППВ-150/6,4 10 1 150 6,4 от -50 до +50 0,25; 0,5 27



Тип счетчика Класс точности Диапазон вязкости измеряемой жидкости, мм2/с
0,55-1,1 | 1,1-6,0 6,0-60 60-300
Расход, м³/ч
min ном max min ном max min ном max
ППВ-100/1,6 0,25 18 120 180 18 120 180 18 120 180
0,5 15 120 180 15 120 180 15 120 180
ППВ-100/6,4 0,25; 0,5 18 120 180 18 120 180 18 120 180
ППВ-150/1,6 0,25; 0,5 30 250 420 30 250 420 30 250 420
