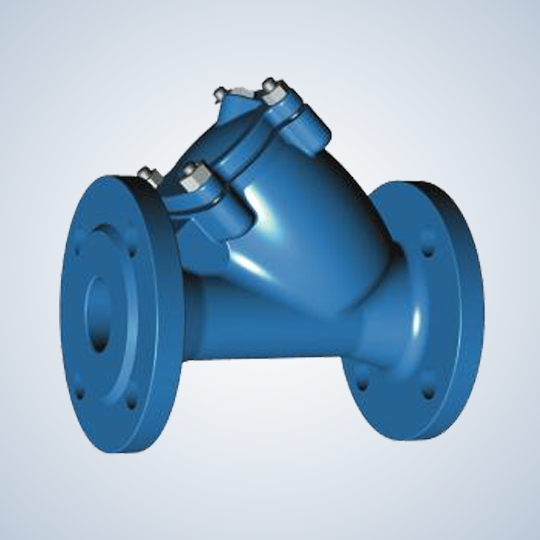

Фильтры сетчатые 46сЗг; 46чЗг

Фильтры сетчатые 46сЗг : Применяется для защиты трубопроводов, транспортирующих газ, нефтепродукты, пар, сжиженный газ, кроме токсичных сред и кислорода, от попадания инородных частиц и для установки в системы холодного и горячего водоснабжения при температуре от минус 40°С до плюс 400°С.

Фильтры сетчатые 46чЗг : Применяется для защиты трубопроводов, транспортирующих газ, нефтепродукты, пар, сжиженный газ, кроме токсичных сред и кислорода, от попадания инородных частиц и для установки в системы холодного и горячего водоснабжения при температуре от минус 15°С до плюс 300°С.

ГОСТ 12815-80

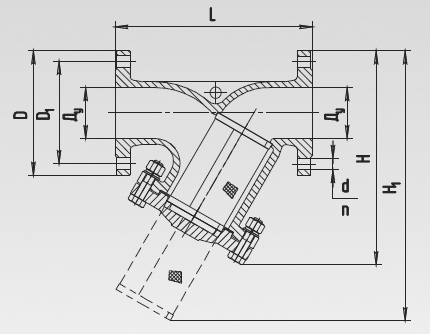

Условный проход Ду, мм Давление Ру, МПа Тип присоединения Основные размеры
Строительная длина, L, мм D D1 D2 d п H  H1
50 1,0; 1,6; 2,5 Ф 230 160 125 102 18 4 246 310
65 1,0; 1,6 Ф 290 180 145 122 18 4 292 380
2,5 8
80 1,0 ;1,6 Ф 310 195 160 133 18 8 336 430
2,5
100 1,0; 1,6 Ф 350 215 180 158 18 8 400 530
2,5 230 190 22 415 545

Обозначение Материал
46сЗг Корпусные детали - сталь 20Л - II или сталь 25Л - II Фильтроэлемент - 12Х18Н10Т
46чЗг Корпусные детали - СЧ18 или СЧ20 Фильтроэлемент-12Х18Н10Т
