Установки УСН-175, УСН-175-6м
Установка типа УСН предназначены для нижнего слива нефти и нефтепродуктов из железнодорожных вагонов-цистерн с универсальными сливными приборами и сливными приборами с использованием пара для разогрева нефтепродукта.

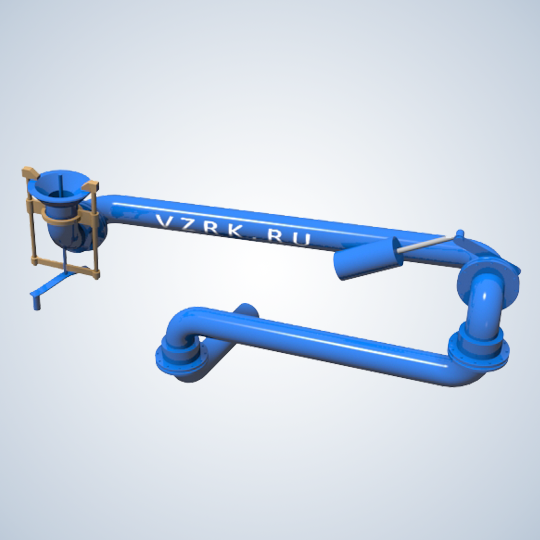

Установка состоит из шарнирно соединенных труб, оканчивающихся, с одной стороны, опорным патрубком с присоединительным фланцем, а с другой стороны - присоединительной головкой. Оригинальная конструкция 5 шарнирных соединений обеспечивает долговечность и надежность изделия в эксплуатации.
Установку монтируют на фронте слива на бетонном основании с помощью фундаментных болтов. Оригинальная конструкция шарниров обеспечивает долговечность и надежность изделия в эксплуатации.
Возможна комплектация ответными фланцами.
По устойчивости к воздействию климатических факторов соответствует исполнению ХЛ категории размещения 1 по ГОСТ Р 15150-69.
Установленная безотказная наработка – 2200 циклов. Под циклом работы установки понимается поворот установки из исходного положения в рабочее положение и обратно при условии работы всех ее составных частей.
Срок службы – 10 лет. ГОСТ 18194-79
Параметры изделия | УСН -175ХЛ-1 | УСН -175-6м | УСНПп-175-ХЛ1 | УСНПп-175-6м |
диаметр условного прохода, мм | 175 | |||
условное давление, мПа | 0,4 | |||
усилие на рукоятке, Н | 200 | |||
зона подключения прибора, м | 4 | 6 | 4 | 6 |
Габаритные размеры, мм, не более: | ||||
длина, мм | 2200 | 2800 | 2200 | 2800 |
ширина, мм | 700 | |||
высота, мм | 600 | 800 | 600 | 800 |
масса, кг | 150 | 210 | 180 | 245 |
