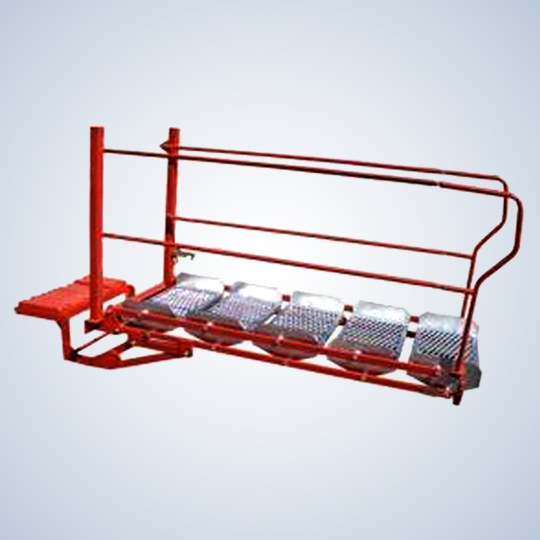

Мостик переходной универсальный с амортизатором МПУ-0,7/1,7-4-А, МПУ-0,7/2,3-5-А
Мостик переходной универсальный МПУ-0,7/1,7 с амортизатором предназначен для перехода людей со сливо-наливной железнодорожной эстакады на вагон-цистерну.
Мостик устанавливают на железнодорожных эстакадах, распределительных и перевалочных нефтебазах, нефтеперерабатывающих заводах и других объектах, связанных с транспортировкой нефтепродуктов и различных жидкостей.
В соответствии с заказом потребителя изготовляются различные модификации мостика с изменением конструкции в зависимости от условий работы.
Конструкция мостика представляет собой параллелограммный механизм с шарнирно закрепленными ступенями. Ступени находятся горизонтально при любом положении мостика. Конструкция мостика предусматривает его фиксацию в вертикальном (поднятом) положении Безопасность доступа к горловине цистерны обеспечивается системой перил-ограждений. Мостик может монтироваться как непосредственно на эстакаде, так и за ее габаритами на кронштейнах. При монтаже за габаритами эстакады необходимо установить кронштейны, конструкция которых выбирается применительно к каждой эстакаде.
По устойчивости к воздействию климатических факторов соответствует исполнению У категории размещения 1 по ГОСТ Р 15150-69.
Установленная безотказная наработка не менее – 2800 циклов. Под циклом понимается поворот из исходного положения в рабочее и обратно, при условии работы всех его составных частей.
Средний срок службы – 10 лет.
ТУ 112-024-85
Параметры изделия | МПУ-0,7/ 1,7-4-П | МПУ-0,7/ 1,7-4-А | МПУ-0,7/ 2,3-5-П | МПУ-0,7/ 2,3-5-А |
рабочая длина, м | 1,7 | 2,3 | ||
рабочая ширина, м | 0,7 | |||
допустимая нагрузка, кг | 120 | |||
Габариты в сложенном положении, мм: | ||||
длина, мм | 650 | 800 | ||
ширина, мм | 1140 | |||
высота, мм | 3350 | 2250 | 4000 | 2850 |
масса, кг | 200 | 120 | 260 | 160 |
