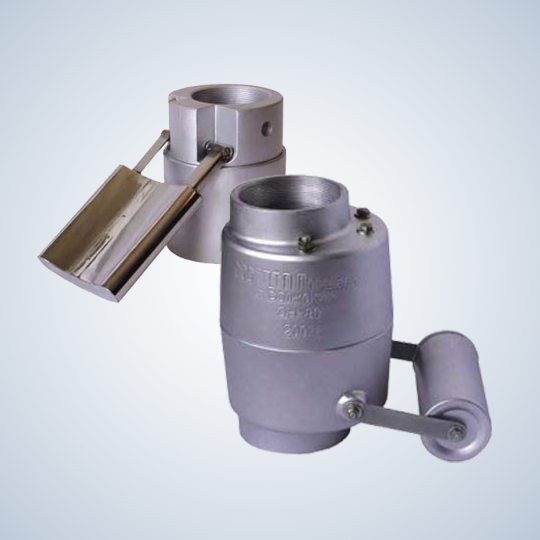

Ограничитель налива ОН-80

Ограничитель налива ОН-80 предназначен для перекрытия основного потока топлива во время осуществления операции слива из автоцистерны в резервуар АЗС при достижении уровня топлива в резервуаре заданной величины.
Устанавливаются на вертикальном участке трубопровода линии наполнения непосредственно в резервуаре на заданной высоте. По устойчивости к воздействию климатических факторов внешней среды ограничитель налива изготавливается в исполнениях У и УХЛ, категория размещения 3 по ГОСТу 15150-69.
ТУ 3689-035-10524112-2001

Наименование параметров ОН-80
Условный проход, мм 80
Пропускная способность, не менее, м³/ч (л/мин)
-при открытой заслонке 20 (330)
-при закрытой заслонке 0,8(13)
Номинальное давление, МПа 0,1
Максимальное давление, МПа 0,6
Время закрытия клапана, с., не более 2
Габаритные размеры, мм.
- длина 226 (170)
- ширина 163
- высота 224
- диаметр 150
Присоединительные размеры по ГОСТ 24075-81 G3
Масса, кг, не более 3,1
