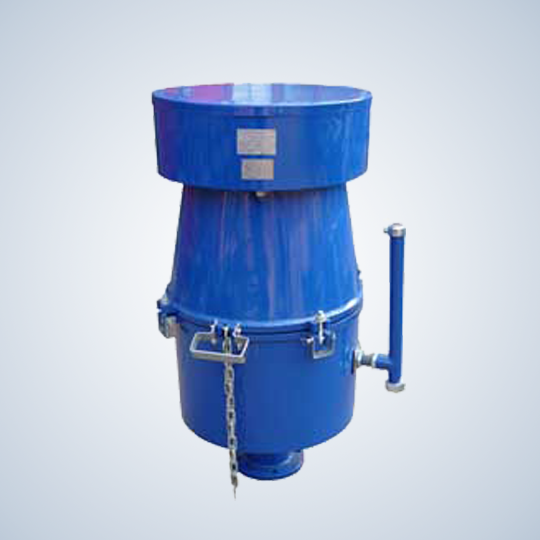

Клапаны предохранительные гидравлические КПГ
Клапаны предохранительные гидравлические КПГ предназначены для установки на резервуарах с нефтью и нефтепродуктами для защиты резервуара от разрушения в случае сверхдопустимого давления или вакуума при отказе рабочего клапана. Конструкция клапана, материалы, из которых он изготовлен, обеспечивают высокую надёжность, долговечность и безопасность в эксплуатации.
ТУ 63 РСФСР 62-74
Сертификат соответствия РОСС RU.HО04.H00211 с 11.08.2004 по 11.08.2007
Разрешение Ростехнадзора на применение № РРС 00-19535 с 02.02.2006 по 02.02.2009
Параметры изделия | КПГ-100 | КПГ-150 | КПГ-200 | КПГ-250 |
диаметр условного прохода, мм | 100 | 150 | 200 | 250 |
пропускная способность, м³/ч | 200 | 500 | 900 | 1500 |
вакуум срабатывания, Па (мм вод. ст.) | 343-392 (35-40) | |||
давление срабатывания, Па (мм вод. ст.) | 1764-1961 (180-200) | |||
объем заливаемой жидкости гидрозатвора (отработанное трансформаторное масло), л | 7 | 16 | 16 | 23 |
длина, мм | 630 | 950 | 950 | 1200 |
ширина, мм | 600 | 920 | 920 | 1120 |
высота, мм | 1050 | 1480 | 1480 | 1550 |
диаметр ответного фланца, мм | 205 | 260 | 315 | 370 |
диаметр межцентрового расстояния, мм | 170 | 225 | 280 | 335 |
диаметр отверстия, мм | 18 | 18 | 18 | 18 |
количество отверстий, шт | 4 | 4 | 4 | 8 |
масса, кг | 50 | 120 | 124 | 167 |
