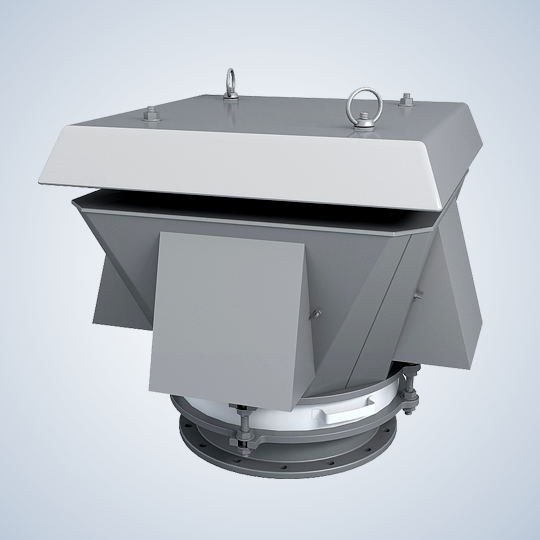

Клапаны дыхательные совмещенные КДСа 3000

Клапаны дыхательные совмещенные КДСа 3000 предназначены для поддержания давления в газовом пространстве резервуаров в заданных пределах и герметизации газового пространства резервуаров с целью сокращения потерь нети и нефтепродуктов от испарения и снижения загрязнения атмосферы их парами.
КДСа могут быть использованы как в качестве дыхательных, так и в качестве предохранительных клапанов. На резервуарах они должны устанавливаться комплектно - один в качестве дыхательного клапана, другой в качестве предохранительного.
Клапаны спроектированы и изготавливаются в исполнении УХЛ. Клапан КДСа имеет такие преимущества перед аналогами, как простота обслуживания при осмотрах без применения специального инструмента, возможность изменения давления срабатывания, возможность замены огнепреградителей без демонтажа самого клапана.
ТУ 3689-022-03467856-2003
Сертификат соответствия РОСС RU.H004.H00322 с 01.08.2006 по 01.08.2009
Разрешение Ростехнадзора на применение № РРС 00-21931 с 04.08.2006 по 04.08.2009

Параметры изделия КДСа-3000/250 КДСа-3000/350 КДСа-3000/500
диаметр условного прохода, мм 250 350 500
пропускная способность в комплекте с огневым предохранителем, м³/ч, не менее 1100 2400 3000
рабочее давление, Па (мм вод. ст.), не более 2000±10 (200±1)
рабочий вакуум, Па (мм вод. ст.), не более 245-20 (25­2)
давление срабатывания, Па (мм вод. ст.) 1550±50 (155±5)
вакуум срабатывания, Па (мм вод. ст.) 125±25 (12,5±2,5)
температурный диапазон работы, °С от –60 до +40
длина, мм 1300 1300 1300
ширина, мм 1300 1300 1300
высота (без диска отражателя), мм 1400 1400 1400
масса, кг, не более 215 215 215
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
диаметр межцентрового расстояния, мм 335 445 600
диаметр отверстия, мм 18 22 22
количество отверстий, шт. 6 6 16
