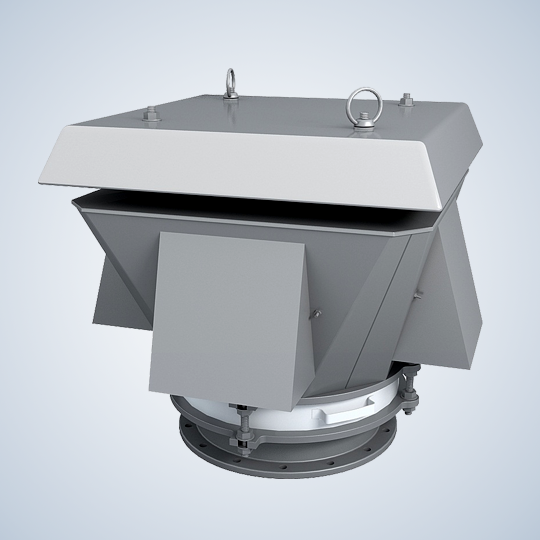

Клапаны дыхательные совмещенные КДСа 1500

Клапаны дыхательные совмещенные КДСа 1500 предназначены для поддержания давления в газовом пространстве резервуаров в заданных пределах и герметизации газового пространства резервуаров.
Клапаны спроектированы и изготавливаются в исполнении УХЛ. Клапан КДСа имеет такие преимущества перед аналогами, как простота обслуживания при осмотрах без применения специального инструмента, возможность изменения давления срабатывания, возможность замены огнепреградителей без демонтажа самого клапана.
ТУ 3689-021-03467856-2001
Сертификат соответствия РОСС RU.HO04.H00300 с 25.10.2005 по 25.10.2008
Разрешение Ростехнадзора на применение № РРС 00-19535 с 02.02.2006 по 02.02.2009

Параметры изделия КДСа-1500/200 КДСа-1500/250 КДСа-1500/350
диаметр условного прохода, мм 200 250 350
пропускная способность в комплекте с огневым предохранителем, м³/ч, не менее 800 1000 1500
рабочее давление, Па (мм вод. ст.), не более 1765±10 (180±1)
рабочий вакуум, Па (мм вод. ст.), не более 245-20 (25­2)
давление срабатывания, Па (мм вод. ст.) 1348±172 (137±18)
вакуум срабатывания, Па (мм вод. ст.) 102,5±24,5 (10,5±2,5)
температурный диапазон работы, °С от –60 до +40
длина, мм 850 850 850
ширина, мм 850 850 850
высота (без диска отражателя), мм 1000 1000 1000
масса, кг, не более 110 112 114
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
диаметр ответного фланца, мм 315 370 485
диаметр межцентрового расстояния, мм 280 335 445
диаметр отверстия, мм 18 18 22
количество отверстий, шт. 4 6 6
