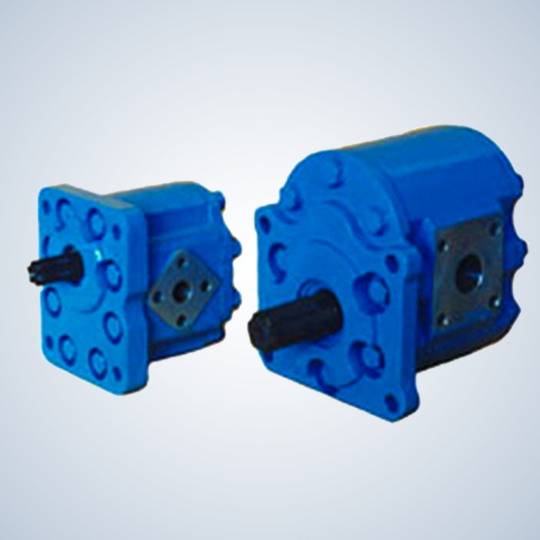

Шестеренные гидравлические насосы типа НШ
Насосы шестеренные типа НШ предназначенные для нагнетания минерального масла в гидравлических системах тракторов, погрузчиков, сельскохозяйственных, коммунальных, строительно-дорожных машин и другой техники. ТУ разработаны на опытную партию насосов.
Перекачиваемая жидкость:
Кинематическая вязкость перекачиваемого масла 0,15·10-4 м²/с до 0,75·10-4м²/с (2,3°ВУ...10°ВУ), температура до 353К (80°С).
Условные обозначения:
Условные обозначения электронасосного агрегата:
Например:
Например: НШ 50-М-3 Л У1 Н42.895.00.000ТУ
где, НШ - насос шестеренный;
50 - рабочий объем, см³;
М - модификация;
3* - исполнение по давлению;
Л - направление вращения ведущего ротора, левое, если смотреть со стороны привода (правое - не обозначается);
У1 - климатическое исполнение и категория размещения по ГОСТ 15150.
Марка агрегата | Подача, м3/час | Давление насоса, кгс/см2 | Частота вращения, об/мин | Мощность двигателя, кВт | Вакууметрическая высота всасывания, м |
НШ 10-М | 0,8 | 125 | 1500 | 0 | 0 |
НШ 32-М | 2,2 | 125 | 1500 | 0 | 0 |
НШ-50-3-М | 4 | 160 | 1500 | 0 | 0 |
