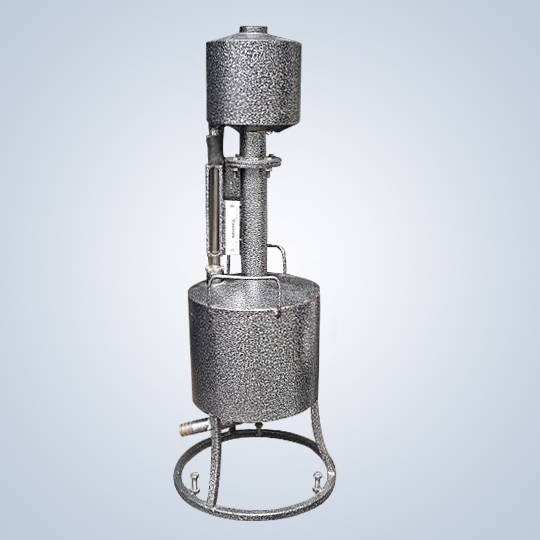

Пробоотборник секционный резервуарный ПСРа

Пробоотборник секционный резервуарный ПСРа предназначен для отбора проб нефтепродуктов с температурой от -40°С до +80°С и кинематической вязкостью не более 11 сСт, по всей высоте наземных резервуаров. Пробоотборник является комплектующим изделием вертикальных цилиндрических резервуаров и устанавливается внутри них. По устойчивости к воздействию климатических факторов внешней среды соответствуют исполнению УХЛ. По согласованию с заказчиком может быть изменено количество секций и соответственно высота пробоотборника.
Возможные варианты исполнения: от 7 до 18 метров.
Средняя наработка на отказ 5000 циклов. Под циклом понимается одно открытие и закрытие клапана.
Срок службы пробоотборника 10 лет.
По устойчивости к воздействию климатических факторов соответствует исполнению УХЛ категории размещения 1 по ГОСТ Р 15150-69.
ТУ 3689-024-03467856-2004
Сертификат соответствия РОСС RU.HO04.H00278 с 12.08.2005 по 12.08.2008
Разрешение Ростехнадзора на применение № РРС 00-18428 с 28.10.2005 по 28.10.2008

Параметры изделия ПСР а-6 ПСР а-7 ПСР а-9 ПСР а-11 ПСР а-12 ПСР а-15 ПСР а-18
диаметр условного прохода, мм 15
Объем пробы 1м пробоотборной колонны, л 0,150±0,005
Время забора образца, мин, не более 5
Гидростатическое давление в резервуаре, МПа (кгс/см²), не более 0,16 (1,63)
длина, мм 750
ширина, мм 450
высота, мм 6100 7100 9100 11100 12100 15100 18100
масса, кг 155 160 180 200 210 230 260
