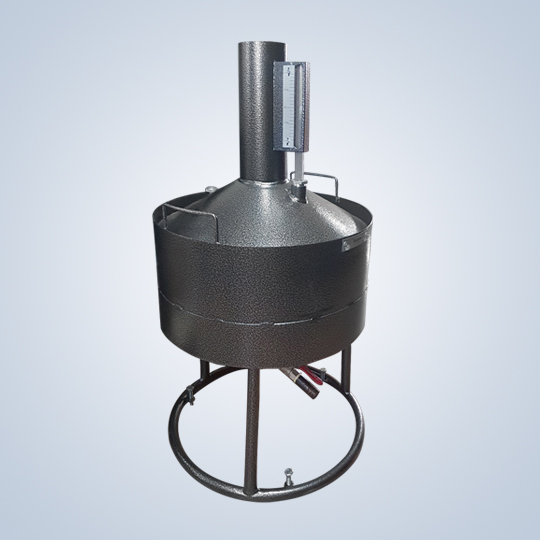

Пробоотборник секционный резервуарный понтонный ПСР а-П
Пробоотборник секционный резервуарный понтонный ПСР а-П применяется при оборудовании нефтебаз предприятий: нефтедобычи, нефтепереработки, энергетики, металлургии и др. отраслей. Пробоотборник является комплектующим изделием вертикальных цилиндрических резервуаров и устанавливается внутри них. ПСР а-П предназначены для отбора проб по всей высоте наземных резервуаров с нефтепродуктами с температурой от минус 40 С до плюс 80 с кинематической вязкостью не более 11 сСт по всей высоте наземных резервуаров с понтоном и плавающей крышей. ПСР-П устанавливается внутри направляющей трубы понтона или плавающей крыши.
По устойчивости к воздействию климатических факторов внешней среды пробоотборники соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69.
Средняя наработка на отказ 5000 циклов. Под циклом понимается одно открытие и закрытие пробоотборника.
Срок службы пробоотборника 10 лет.
ТУ 3689-024-03467856-2004
Сертификат соответствия РОСС RU.HO04.H00278 с 12.08.2005 по 12.08.2008
Разрешение Ростехнадзора на применение № РРС 00-18428 с 28.10.2005 по 28.10.2008
Параметры изделия | ПСР а-6П | ПСР а-7П | ПСР а-9П | ПСР а-11П | ПСР а-12П | ПСР а-15П | ПСР а-18П |
диаметр условного прохода, мм | 15 | ||||||
Объем пробы 1м пробоотборной колонны, л | 0,150±0,005 | ||||||
Время забора образца, мин, не более | 5 | ||||||
Гидростатическое давление в резервуаре, МПа (кгс/см²), не более | 0,16 (1,63) | ||||||
Количество средних секций, шт, не более | 1 | 2 | 3 | 4 | 4 | 6 | 7 |
Внутренний диаметр напраляющей трубы, мм | 200 … 240 | ||||||
длина, мм | 1300 | ||||||
ширина, мм | 950 | ||||||
высота, мм | 6100 | 7100 | 9100 | 11100 | 12100 | 15100 | 18100 |
масса, кг | 155 | 167 | 193 | 217 | 230 | 267 | 305 |
