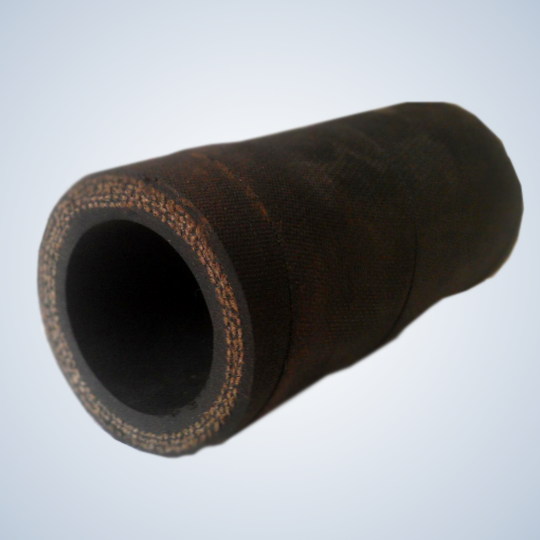

Рукава резиновые напорные с текстильным каркасом по ГОСТ 18698-79

Рукава резиновые напорные с текстильным каркасом предназначены для работы в качестве гибких трубопроводов для подачи под давлением жидкостей, насыщенного пара, газов и сыпучих материалов в районах умеренного, тропического и холодного климата.

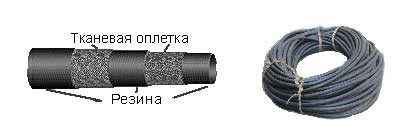

Рукава состоят из внутреннего резинового слоя, одного или нескольких слоев текстильного каркаса и наружного резинового слоя.

В зависимости от назначения рукава подразделяются на классы:

  • Б (I) - бензины, керосины, минеральные масла на нефтяной основе;
  • В (II) - вода техническая (без присадок), растворы неорганических кислот и щелочей концентрацией до 20% по массе (кроме растворов азотной кислоты);
  • ВГ (III) - горячая вода;
  • Г (IV) - воздух, углекислый газ, азот и другие инертные газы;
  • Пар-1(Х) - насыщенный пар;
  • Пар-2 (X) - насыщенный пар.

Рукава классов Б(I) (бензин), В(II) (вода), П(VII) (пищевые), Ш(VIII) (штукатурные) имеют 3-х кратный запас прочности, классов ВГ(III) (вода горячая), Г(IV) (газ), Пар-1(Х), Пар-2(Х), имеют 5-ти кратный запас прочности.

Минимальный радиус изгиба рукавов при эксплуатации должен составлять:

  •  с внутренним диаметром (d) от 12 до 32 мм включительно = 12 d ;
  • от 38 до 50 мм включительно = 15 d ;
  • от 60 и выше = 20 d.

Температура работоспособности рукавов в районах умеренного (У), тропического (Т) и холодного климата (ХЛ) и в зависимости от рабочей среды, в °С:

Класс, рабочая среда У-умеренный климат Т-тропический климат ХЛ-холодный климат
Б (I) бензин, керосин -105 -90 -120
Б (I) минеральные масла на нефтяной основе -135 -120 -150
В (II) до +50 до +55 до +50
ВГ (III) до +100 до +100 до +100
Г (IV) -85 -75 -100
П (VII) до +50 до +55 до +50
Пар-1(Х) до +143 до +143 до +143
Пар-2 (X) до +175 - до +175
Ш (VIII) абразивные материалы -85 -70 -100
Ш (VIII) растворы до +50 до +55 до +50

Рукава классов Б ( I ) ; В( II ); П( VII ) изготавливаются диам. от 16 до 150 мм, на давление от 6,3 до 20 атм., длинной от 4 м до 20 м. , тканевая оплетка изготавливается из комбинированной или хлопчатобумажной тканей.

d, мм D, мм P, МПа L, м Вес, кг/м
16 27 0,63; 1,0 до 10 м 0,54
16 27 (29) 1,6 до 20 м 0,7
16 29 (33) 2 до 10 м 0,8
18 29 0,63 до 10 м 0,58
18 29; 31 1 до 20 м 0,68
18 29; 33 1,6 до 20 м 0,79
18 31; 35 2 до 20 м 0,905
20 31 0,63 до 10 м 0,6
20 31; 33 1 до 10 м 0,71
20 31; 35 1,6 до 10 м 0,81
20 33; 38 2 до 10 м 0,93
25 36 0,63 до 10 м 0,73
25 38 1 до 20 м 0,84
25 38; 42 1,6 до 20 м 1,12
25 40; 47 2 до 20 м 1,44
32 (31,5) 43 0,63 до 20 м 0,95
32 (31,5 45; 47 1 до 20 м 1,26
32 (31,5) 47; 52 1,6 до 10 м 1,5
32 (31,5) 49; 57 2 до 20 м 2,17
38 49 0,63 до 10 м 1,1
38 51; 55 1 до 20 м 1,64
38 53; 60 1,6 до 10 м 2
38 55; 66 2 до 20 м 2,68
50 62 0,63 до 20 м 1,3
50 64; 69 1 до 10 м 2,3
50 68; 75 1,6 до 10 м 3
50 73; 81 2 до 10 м 3,9
65 77 0,63 до 10 м 2,12
65 83; 87 1 до 10 м 3,56
65 86; 94 1,6 до 10 м 4,2
75 89 0,63 до 10 м 2,425
75 100 1,6 до 10 м -
100 111 ; 112 0,16 до 10 м 3,8
100 111 ; 112 0, 25 до 10 м 3,8
100 115 0,63 до 10 м 3,9
125 136; 138 0,16 до 4,5 м 5,1
125 136; 138 0,25 до 4,5 м 5,1
125 146 0,63 до 4,5 м 5,1
150 161; 164 0,16 до 4,5 м 6,65
150 161; 164 0,25 до 4,5 м 6,65
150 172 0,63 до 4,5 м 6,65
200 213; 215 0,16 до 4,5 м 8
200 213; 215 0,25 до 4,5 м 8
200 225 0,63 до 4,5 м -

Рукава классов ВГ(III), Г (IV) изготавливаются диам. от 16 до 65 мм, на давление от 6,3 до 10 атм., длинной от 9 м до 20 м, тканевая оплетка изготавливается из комбинированной или хлопчатобумажной тканей.

d,мм D,мм P,МПа L,м Вес, кг/м
16 27 0,63 до 10 м 0,54
16 28 1 до 20 м 0,6
18 29 0,63 до 10 м 0,68
18 31 1 до 10 м 0,68
20 31 0,63 до 10 м 0,71
20 33 1 до 10 м 0,78
25 36; 38 0,63 до 10 м 0,84
25 40; 42 1 до 20 м 1
31,5 (32) 43; 47 0,63 до 20 м 1,26
31,5 (32) 47; 51 1 до 20 м 1,425
38 51; 55 0,63 до 20 м 1,64
38 53; 57 1 до 20 м 1,84
50 64; 69 0,63 до 20 м 2,3
50 69; 73 1 до 10 м 2,79
65 83; 87 0,63 до 10 м 3,5
65 86; 94 1 до 10 м 4,2

Рукава классов ПАР-I(X), ПАР-II(X) изготавливаются диам. от 16 до 50 мм, на давление от 3 до 8 атм. длинной от 9 м до 20 м с оплеткой из хлопчатобумажной ткани.

d,мм Класс ПАР -I (X)
D,мм P,МПа L,м Вес, г/м
16 24 0,3 до 20 м 0,54
18 30 0,3 до 20 м 0,59
25 40 0,3 до 20 м 0,82
32 47 0,3 до 20 м 1,01
38 55 0,3 до 10 м 1,55
50 70 0,3 до 10 м 2,13
