В наши дни стала наиболее актуальной тема автоматизации АЗС. В связи с этим конструкторский состав нашего предприятия разработал новую автоматизированную ТРК с контроллером КУП-50. Данный вид ТРК предназначен для создания автоматизированной системы по учету и отпуску нефтепродуктов на автозаправочных станциях и ведомственных предприятиях на условиях внутрихозяиственного расчета.

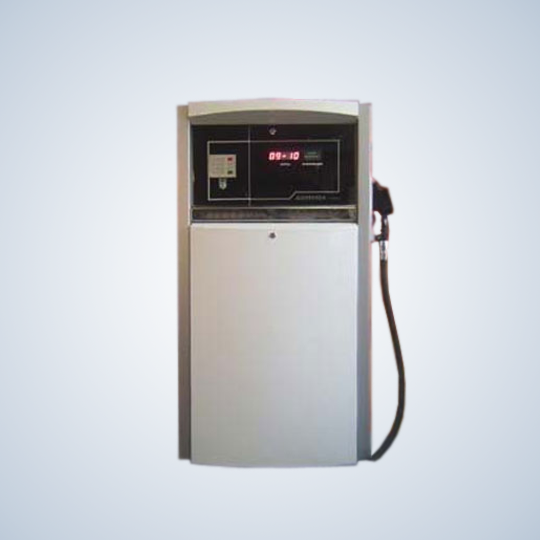

Автоматизированная ТРК с контроллером КУП-50 позволяет усилить контроль за расходом ГСМ, предотвратить хищение, обеспечить регистрацию всех операций по отпуску ГСМ, проводить удаленный мониторинг работы оборудования, получать информацию об остатках ГСМ в резервуарах, производить оперативное изменение лимитов отпуска для любого потребителя.

Автоматизированная ТРК является идеальным решением для Вашей АЗС, так как позволяет отпускать и вести учет ГСМ без участия оператора, что снижает издержки по обслуживанию АЗС и сокращает время заправки транспортных средств.

Состав ТРК:

  • самовсасывающий электронасос БШМ, применение двойного торцового уплотнения в насосе и отсутствие ременной передачи исключает быстрый износ рабочих деталей;
  • клапан двойного действия поршневого типа;
  • измеритель объема ПЖ 2-25. Высокая точность и износостойкая работа счетчика достигается за счет уменьшения количества трущихся деталей и уплотняемых поверхностей;
  • контроллер управления КУП ( КУП-50*) со светодиодной индикацией в пыле-влагонепроницаемом корпусе.

Автоматизированная ТРК может работать совместно с контроллером КУП-50 в следующих вариантах:

Вариант 1

Управление работой ТРК производится от встроенного контроллера КУП-50, являющегося одновременно управляющим отсчетным устройством (включает электронасос, клапаны, подсчитывает импульсы расхода и отображает процесс налива)и терминалом (производит идентификацию пользователей, хранение и передачу данных о наливе). Топливораздаточная колонка является автономным устройством, работающим полностью самостоятельно (задание дозы осуществляется непосредственно с клавиатуры, установленной на корпусе ТРК, после идентификации водителя с помощью ключа) и имеющим возможность передачи данных по одному из видов связи: по проводному интерфейсу RS485, GSM-модему.

В комплект поставки данного варианта входит:

1) Передача информации по проводному интерфейсу:

При идентификации данных посредством ключей в комплект поставки входит:

Наименование устройства
1. ТРК «Ливенка» с КУП-50, клавиатурой и контактным устройством для считывания ключей/карт (производительность ТРК 50л/мин, один пистолет, один вид топлива)
2. Программа «Центральный офис»
3. Ключ оператора в комплекте с брелком (брелок синий), ключ администратора (брелок красный) (кол-во по заказу потребителя)
4. Программатор (адаптер + переходник 1Wire-USB) для возможности записи/чтения информации с ключей
5. Шкаф электрический
6. Конвертер интерфейсов КИ-1 (RS232-RS485) для проведения настроек контроллера КУП-50 с компьютера

При идентификации данных посредством пластиковых карт в комплект поставки входит:

Наименование устройства
1 ТРК «Ливенка» с КУП-50К (стандартная комплектация КУП-50 + встроенное устройство для беспроводной (RFID) радиочастотной идентификации операторов при помощи пластиковых карт), клавиатурой и контактным устройством для считывания ключей/карт (производительность ТРК 50л/мин, один пистолет, один вид топлива)
2 Программа «Центральный офис»
3. Карта радиочастотная стандарт Mifare (кол-во по заказу потребителя)
4. Шкаф электрический
5. Конвертер интерфейсов КИ-1 (RS232-RS485) для проведения настроек контроллера КУП-50К с компьютера

2) Передача информации посредством беспроводной связи (модема):

При идентификации данных посредством ключей в комплект поставки входит:

Наименование устройства
1. ТРК «Ливенка» с КУП-50М (стандартная комплектация КУП-50+ встроенный модуль беспроводной связи с офисом через сеть GSM в комплекте с принадлежностями (антенна, держатель SIM карты, аненный адаптер)., клавиатурой и контактным устройством для считывания ключей/карт (производительность ТРК 50л/мин, один пистолет, один вид топлива)
2. Программа «Центральный офис»
3. Ключ оператора в комплекте с брелком (брелок синий), ключ администратора (брелок красный) (кол-во по заказу потребителя)
4. Программатор (адаптер + переходник 1Wire-USB) для возможности записи/чтения информации с ключей
5. Шкаф электрический
6. Конвертер интерфейсов КИ-1 (RS232-RS485) для проведения настроек контроллера КУП-50М с компьютера
7. Модем «Siеmens-Мс75»

При идентификации данных посредством пластиковых карт в комплект поставки входит:

Наименование устройства
1 ТРК «Ливенка» с КУП-50МК (комплектация КУП-50М + встроенное устройство для беспроводной (RFID) радиочастотной идентификации операторов при помощи пластиковых карт), клавиатурой и контактным устройством для считывания ключей/карт (производительность ТРК 50л/мин, один пистолет, один вид топлива)
2 Программа «Центральный офис»
3. Карта радиочастотная стандарт Mifare (кол-во по заказу потребителя)
4. Шкаф электрический
5. Конвертер интерфейсов КИ-1 (RS232-RS485) для проведения настроек контроллера КУП-50МК с компьютера
6. Модем «Siеmens-Мс75»

2 вариант:

Управление работой ТРК производится от внешнего терминала (контроллера КУП-50), устанавливаемого в отдельном корпусе в непосредственной близости от ТРК по проводной линии связи. В этом случае включение электронасоса, клапанов, подсчет импульсов расхода и отображение процесса налива осуществляется встроенным контроллером КУП, который в свою очередь получает команды от внешнего терминала, осуществляющего идентификацию пользователей, хранение и передачу данных о наливе.

Топливораздаточная колонка является исполнительным устройством, работающим под управлением внешнего терминала (задание дозы осуществляется на клавиатуре терминала КУП-50, установленного в отдельном корпусе, после идентификации водителя с помощью ключа). Передача данных на офисный компьютер осуществляется по одному из видов связи: по проводному интерфейсу RS485, GSM-модему. Один терминал-контролллер КУП-50 может управлять работой до 4 однопостовых ТРК. В данном варианте контроллер по заказу потребителя может быть установлен в специализированный корпус.

В комплект поставки данного варианта входит:

1) Передача информации по проводному интерфейсу:

При идентификации данных посредством ключей в комплект поставки входит:

Наименование устройства или опции, их назначение
1. ТРК «Ливенка» (производительность ТРК 50л/мин, от 1-го до 4-х пистолетов, от 1-го до 4-х видов топлива)
2. Базовое исполнение КУП-50:
- графический индикатор 128х64 (для диалога с клиентом);
- 1 строка семисегментных индикаторов (текущий отлив литров);
- 3 дискретных входа (12 VDC, 6 mA) для подключения датчика расхода (2 входа) и кнопки Пуск/Стоп (1 вход);
- источник питания датчика расхода и кнопки Пуск/Стоп (12 VDC, 150 mA);
- 2 дискретных выхода (220 VAC, 0,5 А) для управления клапанами и электромагнитным пускателем насоса;
- 1 дискретный выход (не более 50 VDC, 50 mA, открытый коллектор) для управления твердотельным 3х фазным реле включения насоса;
- RS485 с протоколом для связи с ПЭВМ.
- Клавиатура и контактное устройство для считывания ключей/карт в отдельном корпусе.
3. Программа «Центральный офис»
4. Ключ оператора в комплекте с брелком (брелок синий), ключ администратора (брелок красный) (кол-во по заказу потребителя)
5. Программатор (адаптер + переходник 1Wire-USB) для возможности записи/чтения информации с ключей
6. Конвертер интерфейсов КИ-1 (RS232-RS485) для проведения настроек контроллера КУП-50 с компьютера
7. Шкаф электрический (согласно количества ТРК)
8. Подставка для терминала (шкаф) ( по желанию потребителя)
9. ПДУ «Весна-ТЭЦ» (для проведения настроек контроллера КУП)

При идентификации данных посредством пластиковых карт в комплект поставки входит:

Наименование устройства или опции, их назначение
1. ТРК «Ливенка» (производительность ТРК 50л/мин, от 1-го до 4-х пистолетов, от 1-го до 4-х видов топлива)
2. КУП-50К:
- графический индикатор 128х64 (для диалога с клиентом);
- 1 строка семисегментных индикаторов (текущий отлив литров);
- 3 дискретных входа (12 VDC, 6 mA) для подключения датчика расхода (2 входа) и кнопки Пуск/Стоп (1 вход);
- источник питания датчика расхода и кнопки Пуск/Стоп (12 VDC, 150 mA);
- 2 дискретных выхода (220 VAC, 0,5 А) для управления клапанами и электромагнитным пускателем насоса;
- 1 дискретный выход (не более 50 VDC, 50 mA, открытый коллектор) для управления твердотельным 3х фазным реле включения насоса;
- RS485 с протоколом для связи с ПЭВМ.
- Клавиатура и контактное устройство для считывания ключей/карт в отдельном корпусе.
- встроенное устройство для беспроводной (RFID) радиочастотной идентификации операторов при помощи пластиковых карт
3. Программа «Центральный офис»
4. Карта радиочастотная стандарт Mifare (кол-во по заказу потребителя)
5. Конвертер интерфейсов КИ-1 (RS232-RS485) для проведения настроек контроллера КУП-50К с компьютера
6. Шкаф электрический (согласно количества ТРК)
7. Подставка для терминала (шкаф) ( по желанию потребителя)
8. ПДУ «Весна-ТЭЦ» (для проведения настроек контроллера КУП)

2) Передача информации посредством беспроводной связи (модема):

При идентификации данных посредством ключей в комплект поставки входит:

Наименование устройства или опции, их назначение
1 ТРК «Ливенка» (производительность ТРК 50л/мин, от 1-го до 4-х пистолетов, от 1-го до 4-х видов топлива)
2. КУП-50М:
- графический индикатор 128х64 (для диалога с клиентом);
- 1 строка семисегментных индикаторов (текущий отлив литров);
- 3 дискретных входа (12 VDC, 6 mA) для подключения датчика расхода (2 входа) и кнопки Пуск/Стоп (1 вход);
- источник питания датчика расхода и кнопки Пуск/Стоп (12 VDC, 150 mA);
- 2 дискретных выхода (220 VAC, 0,5 А) для управления клапанами и электромагнитным пускателем насоса;
- 1 дискретный выход (не более 50 VDC, 50 mA, открытый коллектор) для управления твердотельным 3х фазным реле включения насоса;
- RS485 с протоколом для связи с ПЭВМ.
- Клавиатура и контактное устройство для считывания ключей/карт в отдельном корпусе.
- Встроенный модуль беспроводной связи с офисом через сеть GSM в комплекте с принадлежностями (антенна, держатель SIM карты, аненный адаптер)
3. Программа «Центральный офис»
4. Ключ оператора в комплекте с брелком (брелок синий), ключ администратора (брелок красный) (кол-во по заказу потребителя)
5. Программатор (адаптер + переходник 1Wire-USB) для возможности записи/чтения информации с ключей
6. Конвертер интерфейсов КИ-1 (RS232-RS485) для проведения настроек контроллера КУП-50М с компьютера
7. Шкаф электрический (согласно количества ТРК)
8. Подставка для терминала (шкаф) ( по желанию потребителя)
9. ПДУ «Весна-ТЭЦ» (для проведения настроек контроллера КУП)
10. Модем «Siеmens-Мс75»

При идентификации данных посредством пластиковых карт в комплект поставки входит:

Наименование устройства или опции, их назначение
1 ТРК «Ливенка» (производительность ТРК 50л/мин, от 1-го до 4-х пистолетов, от 1-го до 4-х видов топлива)
2. КУП-50МК:
- графический индикатор 128х64 (для диалога с клиентом);
- 1 строка семисегментных индикаторов (текущий отлив литров);
- 3 дискретных входа (12 VDC, 6 mA) для подключения датчика расхода (2 входа) и кнопки Пуск/Стоп (1 вход);
- источник питания датчика расхода и кнопки Пуск/Стоп (12 VDC, 150 mA);
- 2 дискретных выхода (220 VAC, 0,5 А) для управления клапанами и электромагнитным пускателем насоса;
- 1 дискретный выход (не более 50 VDC, 50 mA, открытый коллектор) для управления твердотельным 3х фазным реле включения насоса;
- RS485 с протоколом для связи с ПЭВМ.
- Клавиатура и контактное устройство для считывания ключей/карт в отдельном корпусе.
- Встроенный модуль беспроводной связи с офисом через сеть GSM в комплекте с принадлежностями (антенна, держатель SIM карты, аненный адаптер)
- Встроенное устройство для беспроводной (RFID) радиочастотной идентификации операторов при помощи пластиковых карт
3. Программа «Центральный офис»
4. Карта радиочастотная стандарт Mifare (кол-во по заказу потребителя)
5. Конвертер интерфейсов КИ-1 (RS232-RS485) для проведения настроек контроллера КУП-50МК с компьютера
6. Шкаф электрический (согласно количества ТРК)
7. Подставка для терминала (шкаф) ( по желанию потребителя)
8. ПДУ «Весна-ТЭЦ» (для проведения настроек контроллера КУП)
9. Модем «Siеmens-Мс75»

Программа "Центральный офис"

Контроллер КУП-50 работает в комплексе с офисной программой "Центральный Офис", устанавливаемой на ПЭВМ в центральном офисе организации. Программа поставляется по отдельному заказу и может поддерживать работу с несколькими контроллерами КУП-50.

Программа предоставляет следующие основные функции:

  • позволяет настраивать, хранить в базе данных и передавать в контроллер параметры конфигурации системы (наименования ГСМ, параметры уровнемеров и резервуаров, настройки ТРК);
  • ведение базы учетных записей администраторов, пользователей (водителей) и транспортных средств. Для каждой учетной записи можно задать такие атрибуты, как "Наименование", "Номер контроллера", "Контактная информация", "Пароль", "Номер ключа iButton", "Подразделение", "Дневной лимит", "Общий лимит", "Ограничение по времени" и др. (подразделение - организационная единица (цех, отдел, бригада), к которой относится пользователь или транспортное средство). Ввод номера ключа iButton не является обязательным требованием, если идентификация пользователей осуществляется по номеру и паролю;
  • для упрощения ввода номеров ключей офисная программа поддерживает работу с устройством чтения ключей iButton. Взаимодействие управляющей программы с ключами осуществляется при помощи специализированного программатора, поставляемого по отдельному заказу;
  • развитая система разграничения прав доступа к системе учета ("администратор", "старший оператор", "оператор"). Администратору разрешено изменять любые данные, в том числе параметры конфигурации контроллера. "Старший оператор" может вносить изменения в список учетных записей пользователей (водителей) и транспортных средств. "Оператор" не может менять какие-либо данные, доступен просмотр отчетной документации;
  • мощные возможности для формирования отчетной документации. Возможность настроить шаблоны отчетов по своему усмотрению. Позволяет построить отчеты "Отпуск ГСМ за период", "Реализация по пользователям за период", "Реализация по подразделениям за период", "Журнал работы контроллера", "Журнал опроса резервуаров" за указанный временной промежуток;
  • поддерживает обмен данными с контроллером с помощью модема GSM, по проводной линии связи RS-485. Использование RS-485 или модема GSM позволяет организовать автоматический обмен данными (без участия оператора, работающего с офисной программой);
  • при использовании модема GSM возможен обмен данными, как в рамках одного региона, так и за его пределами;
  • автоматическая проверка баланса SIM-карты при использовании модема GSM;
  • ведение журнала работы программы и хранение протокола обмена с контроллером для оперативного устранения возможных неисправностей и конфликтных ситуаций;
  • длительное хранение всех данных, касающихся учета ГСМ. Имеются средства для очистки журналов отливов, опроса резервуаров и событий ;
  • позволяет разделить обычные заправки и транспортных средств, и технологические проливы, произведенные в мерник. Информация о технологических проливах учитывается при построении отчетной документации.
  • позволяет объединить в единую сеть до 200 контроллеров. Каждый контроллер имеет свой уникальный номер (сетевой адрес);
  • позволяет заблокировать заправку определенных водителей и автомобилей на заданных контроллерах. Эта возможность используется при выдаче на контроллером разных сортов топлива;
  • представление основных сведений обо всех резервуарах в наглядном графическом виде. При этом программа для каждого резервуара показывает уровень и объем топлива, процент заполнения, уровень подтоварной воды, температуру и другую необходимую информацию;
  • возможность подключить несколько рабочих мест к общей базе данных (используется СУБД FireBird);
  • удаленное обновление программного обеспечения контроллера.
