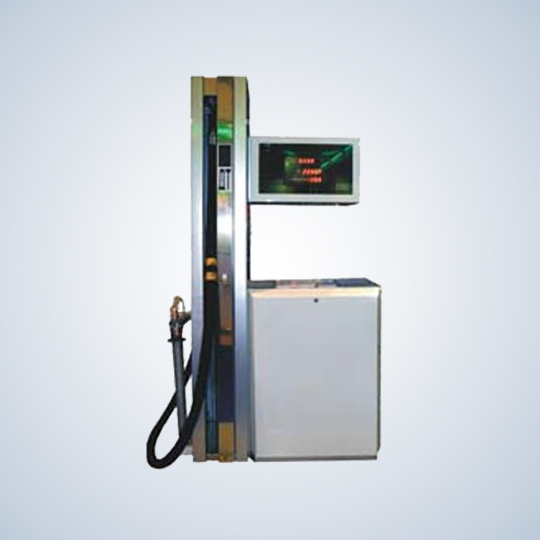

Установки предназначены для заправки транспортных средств с объемом баков более 400 л, а также розлива нефтепродуктов вязкостью от 0,55 до 300 сСт в тару потребителя объёмом от 200 л при внутрихозяйственных и коммерческих учётных операциях по объёму и по массе.

Установки изготовлены в климатическом исполнении У, категории размещения I по ГОСТ 15150-69 для работы при температуре окружающего воздуха от минус 40 до плюс 50 °C и относительной влажности от 30% до 100% при температуре 25 °С и атмосферном давлении от 84 до 106,7 кПа.

Температура выдаваемого нефтепродукта должна быть:
- для бензина - от минус 40°С до плюс 35°С;
- для дизельного топлива и керосина - от минус 40°С до плюс 50°С (или температуры начала помутнения или кристаллизации нефтепродукта).

Область применения установок: автозаправочные станции - оптовая торговля нефтепродуктами, локомотивные депо - заправка тепловозов, карьеры, места заправки большегрузного транспорта, нефтебазы - наполнение бензовозов, организации занимающиеся розливом нефтепродуктов в тару при внутрихозяйственных и коммерческих учетных операциях и другие объекты, где по условиям эксплуатации, возможно, их применение.

Установки, в зависимости от исполнения, могут иметь один или два раздаточных поста.

Составные части установок, и их электрооборудование выполнены во взрывозащищенном исполнении и соответствуют условиям эксплуатации в части требований взрывозащиты.

Работой установок управляет электронное устройство - контроллер универсально-программируемый КУП, который может работать в информационной связи с:

  • пультом дистанционного управления "Весна-ТЭЦ", способным обслуживать до 10 контроллеров КУП;
  • кассовым аппаратом с соответствующим контроллером "Весна ТЭЦ2-3К" или "Вес-на ТЭЦ2-00", способными обслуживать до 10 контроллеров КУП;
  • компьютером, через пульт дистанционного управления "Весна-ТЭЦ", оснащенным соответствующим программным обеспечением, имеющим разрешение на использование в составе установок.

Информация о процессе отпуска отображается на индикаторах контроллера и на мониторе компьютера. Доза продукта может задаваться как в единицах объёма или массы, так и стоимости за литр или килограмм.

Установки могут производить измерение в трёх режимах:

  • измерения объёма;
  • измерения массы, с ручным занесением в память установки плотности измеряемого нефтепродукта и температуры при которой производился замер плотности;
  • измерения массы, с автоматическим занесением в память установки плотности измеряемого нефтепродукта и температуры при которой производился замер плотности, измеренных при помощи плотномера.

На 2-х постовой установке УТЭД возможен одновременный отпуск различных видов нефтепродукта через оба поста одновременно.

Принцип работы установки при измерении массы основан на косвенном методе динамических измерений. Масса нефтепродукта вычисляется путём программного приведения значения плотности и объёма к стандартной температуре.

В память контроллера вручную вносят значение плотности нефтепродукта и температура, при которой производился замер плотности продукта из резервуара. Температура измерения объёма определяется при помощи термодатчика, входящего в состав установки.

По заказу потребителя установка может оснащаться плотномером. При этом отпадает необходимость ручного замера плотности нефтепродукта. Для обслуживания нескольких установок подключённых к общему резервуару допускается использование одного плотномера.

В состав установки входят вынесенные насосные блоки обеспечивающие:

  • номинальный расход установки;
  • газоотделение, для нефтепродуктов вязкостью от 0,55 до 6,0 сСт;
  • постоянное заполнение гидравлической системы установки и соединительных трубопроводов.

Насосный блок состоит из: электронасоса согласно таблице, газоотделителя (для нефтепродуктов вязкостью от 0,55 до 6,0 сСт).

По заказу потребителя установки могут оснащаться погружным насосом.

При учёте нефтепродуктов принимаемых из заглублённых резервуаров в комплект поставки необходимо заказать клапан приёмный.

Стандартная комплектация УТЭД

  • Каркас из оцинкованной стали
  • Отсчетное устройство со светодиодной индикацией КУП
  • Антистатический рукав раздаточный ND 38C с краном ZVF 40.1
  • Поддон монтажный
  • Преобразователь первичный ППО-40-0,6 с устройством съема сигнала УСС-Б-25
  • Фильтр ФЖУ 40-0,6
  • Электромагнитный клапан двойного действия КО(КЭГ) или СЕНС в зависимости от исполнения УТЭД
  • БЗА-Блок заземления автоцистерн
  • Кнопка Пуск-Стоп

Дополнительные опции

  • узел плотномера для измерения нефтепродукта по массе;
  • сменные носики на кран раздаточный;
  • крышка люка автоцистерны;
  • площадка обслуживания.

Технические характеристики

Основные параметры

Норма

1УТЭД

2УТЭД

1. Наименьший расход*, л/мин 50 50
2. Наибольший расход*, л/мин 400 400
3. Минимальное количество нефтепродукта, определяемое с нормированной погрешностью, дм3 50
4. Пределы допускаемой относительной погрешности, %
- при измерении объёма
- при измерении массы

0,15; (0,25))
0,25; (0,4)
5. Вязкость измеряемой жидкости, мм2/с
- при выпуске из производства - при тарировке на рабочей жидкости
от 0,55 до 1,10
от 1,10 до 6,0
от 6,0 до 60,0
от 60,0 до 300
от 0,55 до 300
6. Габаритные размеры поста раздаточного, мм 500х555х2114 1000х555х2114
7. Габаритные размеры поста раздаточного (модульное исполнение), мм 600х1126х2230 600х1126х2230
8. Напряжение питания контроллера, В 220+10%-15%
9. Частота тока, Гц 50±1,0


*Реальная производительность установки определяется типом насосного блока.

Обозначение при заказе

Условное обозначение установки включает:
Количество постов налива 1(2)
Наименование установки УТЭД
Номинальный расход +10%-30%, л/мин (по насосному блоку, см. таблица1) 400(100)
Пределы допускаемой основной относительной погрешности, %:
- при измерении объема
- при измерении массы

0,15; 0,25
0,25; 0,4
Вязкость измеряемого нефтепродукта, сСт 0,55-1,1
1,1-6,0
6,0-60,0
60-300

Установки комплектуются выносными насосными блоками. Тип насосного блока необходимо заказать согласно таблицы1.

Для установок поверяемых при выпуске из производства по массе и оснащённых плотномером необходимо заказать тип узла плотномера согласно таблицы1.

Пример записи условного обозначения установки при заказе:

Однопостовая установка топливораздаточная УТЭД для измерения нефтепродукта вязкостью 60-300 сСт; с погрешностью измерения по объёму 0,15; с номинальным расходом 100 л/мин.
- 1УТЭД-100-0,15-60-300
Блок насосный, с электронасосом НМШ8-25-6,3/2,5-10
- Блок насосный (161.00.00.00-02)

Двухпостовая установка топливораздаточная УТЭД для измерения нефтепродукта вязкостью 60-300 сСт; с погрешностью измерения по объёму 0,15; по массе 0,25; с номинальным расходом 100 л/мин для первого поста гидравлического и измерения нефтепродукта вязкостью 0,55-1,1 сСт; с погрешностью измерения по объёму 0,25; по массе 0,4; с номинальным расходом 400 л/мин для второго поста гидравлического.
- 2УТЭД-100/400-0,15(0,25)/0,25(0,4)-60-300/0,55-1,1
Блок насосный, с электронасосом НМШ8-25-6,3/2,5-10
- Блок насосный (161.00.00.00-02)
Блок насосный, с электронасосом КМ65-50-160, газоотделителем.
- Блок насосный (161.00.00.00)
Узел плотномера Ду-40
- Узел плотномера (681.00.00.00)
Узел плотномера Ду-60
- Узел плотномера (681.00.00.00-01)

Обозначение конструкторского документа для исполнений установок и насосных блоков указано в таблице1.

Таблица 1

Установка топливораздаточная УТЭД

397.00.00.00.00 2УТЭД (модульный каркас из простой стали, с клапанами СЕНС), L=4м.
-01 1УТЭД (модульный каркас из простой стали, с клапаном СЕНС), L=4м.
-02 1УТЭД (модульный каркас из простой стали с клапаном СЕНС), L=6м.
-03 1УТЭД (модульный каркас из простой стали с клапаном КЭГ), L=4м. масла Ду-25), L=6м.
-04 2УТЭД (модульный каркас из простой стали с клапанами КЭГ), L=4м.
-05 2УТЭД (модульный каркас из простой стали, 2 клапана СЕНС),L=6м.
-06 1УТЭД (модульный каркас из простой стали с клапаном СЕНС), L=6м.
-07 2УТЭД (модульный каркас из простой стали 2 клапана СЕНС), L=6м.
-08 1УТЭД (модульный каркас из простой стали с клапаном КЭГ), L=6м.
-09 2УТЭД (модульный каркас из простой стали с клапанами КЭГ), L=6м.
-10 2УТЭД (модульный каркас из нержавеющей стали, 2 клапана СЕНС), L=4м.
-11 1УТЭД (модульный каркас из нержавеющей стали с клапаном СЕНС), L=4м
-13 1УТЭД (модульный каркас из нержавеющей стали с клапаном КЭГ), L=4м.
-14 2УТЭД (модульный каркас из нержавеющей стали с клапанами КЭГ), L=4м.
-15 2УТЭД (модульный каркас из нержавеющей стали, 2 клапана СЕНС),L=6м.
-16 1УТЭД (модульный каркас из нержавеющей стали с клапаном СЕНС), L=6м.
-18 1УТЭД (модульный каркас из нержавеющей стали с клапаном КЭГ), L=6м.
-19 2УТЭД (модульный каркас из нержавеющей стали с клапаном КЭГ), L=6м.
-20 2УТЭД (каркас из оцинкованной стали с клапанами КЭГ), L=4м*
-21 1УТЭД ( каркас из оцинкованной стали с клапаном КЭГ), L=4м*
-22 2УТЭД (каркас из оцинкованной стали с клапанами СЕНС), L=4м*
-23 1УТЭД ( каркас из оцинкованной стали с клапаном КЭГ), L=4м*
-24 2УТЭД (каркас из оцинкованной стали с клапаном СЕНС и клапаном КЭГ), L=4м*

Блок насосный

Расход, л/мин

Вязкость нефтепродукта, сСт

Условная глубина всасывания насосного блока, м

161.00.00.00 Электронасос КМ 65-50-160; газоотделитель 400 0,55-6,0 3,5
-01 Агрегат электронасосный 1АСВН-80А; газоотделитель 400 0,55-20 4,5
-02 Электронасос НМШ8-25-6,3/2,5-10 100 60-300 5
-03 Электронасос КМ 80-65-160Е; газоотделитель 800 0,55-100 -
-04 Электронасос КМС 100-80-180Е; газоотделитель 1000 0,55-100 6,5
571.00.00.00 Агрегат электронасосный Ш40-4-19,5/4-7 400 1,8-260 5
Сменные носики на раздаточный кран
376.08.00.00.00 Носик для масла Ду-25
376.09.00.00.00 Носик для дизтоплива Ду-40 (Для заправки тепловозов с резьбой М72х3)
397.05.00.00.00 Удлиненный носик для заправки автоцистерн Ду-40
Узел плотномера (Плотномер установлен на байпасе трубы условным проходом ДУ, мм с ответными фланцами)
681.00.00.00 Ду-40; Ру-0,6МПа
-01 Ду-65; Ру-0,6МПа
-02 Ду-80; Ру-0,6МПа
-03 Ду-100; Ру-0,6МПа
-04 Ду-150; Ру-0,6МПа
-05 Ду-40; Ру-1,6МПа
-06 Ду-65; Ру-1,6МПа
-07 Ду-80; Ру-1,6МПа
-08 Ду-100; Ру-1,6МПа
-09 Ду-150; Ру-1,6МПа

Примечание: программное обеспечение для компьютера поставляется отдельно.
