Зонды серии Mag (Gilbarco Veeder-Root)

Магнитострикционные зонды для контроля топливных запасов, определения массы нефтепродуктов и обнаружения утечек внутри резервуаров

  •     Зонды выпускаются в модификациях Mag 1, Mag 2, Mag Inventory Only для традиционных (бензин, дизель и др.) и альтернативных видов топлива;
  •     Высокоточная технология магнитострикционного измерения;
  •     Прямое измерение плотности
  •     Быстрое и точное тестирование на утечки (Mag 1, Mag 2);
  •     Совместимость с большим количеством видов топлива, а также с другими жидкостями;
  •     Возможность измерения уровня воды;
  •     Сертифицированные рабочие характеристики при эксплуатации в топливных смесях, содержащих до 100% спирта;
  •     Mag 1 сертифицирован независимыми экспертами как зонд с характеристиками, превышающими требования стандартов U.S. Environmental Protection Agency (Управления по охране окружающей среды США - ЕРА) по тестированию резервуаров на утечки объемом 378 мл/ч;
  •     Поставляются наборы поплавков на 1, 2 и 3 дюйма;
  •     Высокая надежность и очень низкие требования по эксплуатации;
  •     Сертифицированные рабочие характеристики для контроля запасов и обнаружения утечек внутри резервуаров в широком диапазоне видов топлива;
  •     Комплектация райзерами, крышками к ним, наборами для соединения проводов (Encapsulation Kit).

Зонд Mag 1

Зонд Mag 1 обеспечивает высокоточную безотказную работу в бензине, дизельном топливе и широком диапазоне других жидкостей. Используемые в нем магнитострикционная технология и пятиточечное зондирование температуры позволяют ему обеспечивать чрезвычайно точный контроль топливных запасов и внутрирезервуарное обнаружение утечек.

Зонд Mag 1 протестирован и сертифицирован независимыми экспертами как зонд с характеристиками, значительно превосходящими требования стандартов U.S. ЕРА по тестированию резервуаров на утечки объемом 378 мл/ч. Данный зонд рекомендуется использовать в одностенных резервуарах, что позволит гарантировать удовлетворение требований по тестированию резервуаров, которые могут появиться в будущем.

Зонд Mag 2

Зонд Mag 2 обеспечивает такой же надежный контроль запасов и совместимость с жидкостями, как и Mag 1, но позволяет при этом обнаруживать утечки объемом 756 мл/ч по более низкой цене. Он обеспечивает все эксплуатационные характеристики зондов серии Mag с мониторингом утечек объемом 756 мл/ч.

Зонд Mag 2  предназначен для применения в двухстенных резервуарах, условия локализации утечек в которых предъявляют менее строгие требования по тестированию резервуаров. Зонд Mag 2 также протестирован и сертифицирован независимыми экспертами как зонд с характеристиками, превосходящими требования стандартов U.S. ЕРА по тестированию резервуаров на утечки объемом 756 мл/ч для автоматических систем измерения уровня.

Зонд Mag Inventory Only

В зонде Mag Inventory Only отсутствует возможность обнаружения утечек, поэтому он предназначен главным образом для контроля топливных запасов в надземных и подземных резервуарах, где мониторинг утечек неактуален.

Зонд Mag Inventory Only поставляется в вариантах регистрации уровня подтоварной воды  ("with Water Detection") или без такой регистрации ("without Water Detection").  В первом случае он применим для топлива с содержанием до 20% спирта, во втором - для топлива с содержанием до 100% спирта.

Зонд Mag Inventory Only совместим с любой консолью TLS.

НОВИНКА: прямое измерение плотности топлива

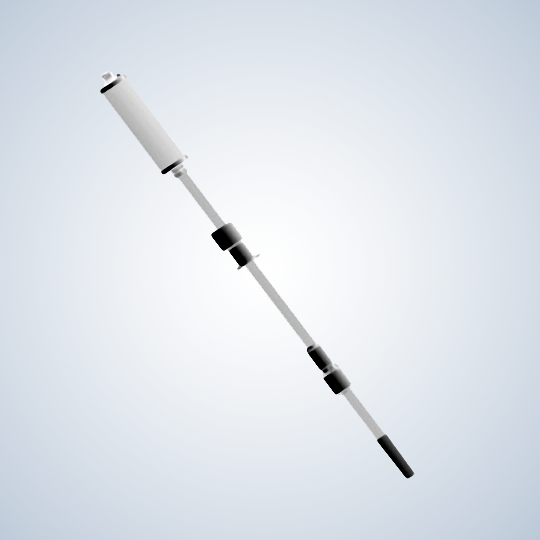

Теперь уровнемеры Gilbarco Veeder-Root доступны для коммерческого учета нефтепродуктов благодаря применению зондов Mag с функцией измерения плотности (на нижнем фото). Их главное отличие от обычных зонов компании - дополнительный поплавок плотности, погруженный в топливо и располагающийся на уровне его забора из резервуара. В скором времени будет выпущен специальный набор для оснащения функцией измерения плотности обычных зондов Mag.

Использование в альтернативных видах топлива

Gilbarco Veeder-Root предлагает два типа магнитострикционных зондов для альтернативных топлив, обеспечивающие высокоточное и безотказное обнаружение утечек внутри резервуаров и контроль запасов жидкостей, содержащих до 100% спирта.

Магнитострикционный зонд для альтернативных видов топлива с регистрацией уровня воды идеально подходит для топливных смесей с содержанием спирта до 20%. Магнитострикционный зонд для альтернативных видов топлива без регистрации уровня воды был разработан для топливных смесей, содержащих до 100% спирта, где вода поглощается алкоголем.

Оба зонда поставляются в модификациях Mag 1 и Mag 2.

Применение в надземных резервуарах

Магнитострикционные зонды Gilbarco Veeder-Root допущены к применению для контроля запасов топлива в надземных резервуарах. В этом случае необходим монтажный комплект AST Installation Kit.

Поверка зондов Mag на АЗС без демонтажа

В 2004 году  была разработана, утверждена  ГЦИ СИ  ФГУ «Ростест-Москва» и опробована на АЗС г. Москвы методика поверки магнитострикционных зондов Mag. Она  устанавливает процедуру поверки зонда первичной (при производстве, после ремонта) и периодической (в  процессе эксплуатации без демонтажа).

Методика  основана на проверке  и измерении диагностического параметра «Контрольное расстояние», представляющего собой расстояние до конца зонда или до дна эталонной установки высокой точности с использованием определенной версии программного обеспечения консолей TLS 350 Plus и TLS 350R, и сохраняемого в его памяти. Этот диагностический параметр позволяет также осуществлять периодическую проверку функционирования зонда и его механическую целостность.

Результаты диагностики и поверки отображаются на дисплее консоли и могут быть распечатаны на принтере.

Преимущества метода:

  •     Высокая точность
  •     Не требуется демонтаж зонда
  •     Удобство, быстродействие и надежность

Документация

    Поверка зондов Mag на АЗС без демонтажа. Презентация cкачать (169 Кб)
    Технический бюллетень (июнь 2006). Как подобрать зонд уровнемера cкачать (753 Кб)
    Mag 1, 2. Брошюра cкачать (276 Кб)
