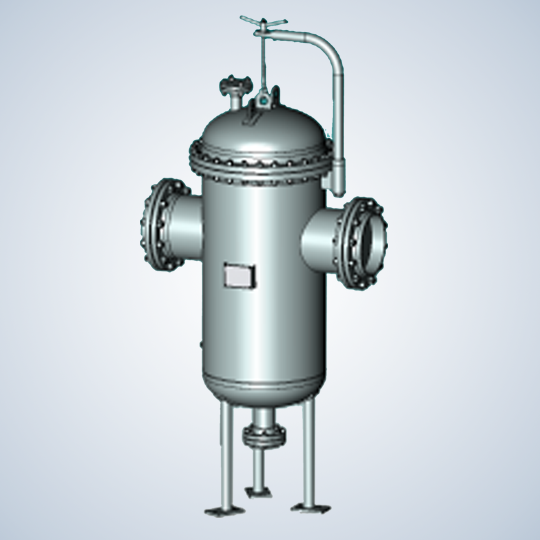

Фильтры СДЖ

Фильтры СДЖ предназначены для защиты насосного и другого оборудования в технологических установках нефтеперерабатывающей, нефтехимической, нефтяной, газовой отраслей промышленности, при работе которого размер твердых частиц механических примесей в жидкости после фильтрации должен быть не более 200мкм.
Классы опасности транспортируемой жидкости: 1, 2, 3, 4 по ГОСТ 12.1.007.
По способу соединения с трубопроводом изготавливаются в двух конструктивных исполнениях:

  1. Исполнение 1 – фильтры со штуцерами и с ответными фланцами (фланцевое соединение)
  2. Исполнение 2 – фильтры с патрубками под приварку (сварное соединение)

Материальное исполнение (в зависимости от температуры транспортируемой среды и климатических условий):

  1. Ст3сп5, Ст20
  2. 09Г2С
  3. 12Х18Н10Т

Пример условного обозначения при заказе фильтра, устанавливаемого на трубопроводе с условным проходом 250мм, с условным давлением 1,6МПа, конструктивного исполнения 1, материального исполнения 2:
Фильтр СДЖ 250-1,6-1-2
Фильтр СДЖ 250-1,6-1-2-Т - ( подлежащего термообработке);
Фильтр СДЖ 250-1,6-1-2-И - ( подлежащего теплоизоляции);
Фильтр СДЖ 250-1,6-1-2-Т-И - ( изготовленного с термообработкой для сред, вызывающих коррозионное растрескивание, и подлежащего теплоизоляции);
Фильтр СДЖ 250-1,6-1-2-Т-М - (с требованиями стойкости против межкристаллитной коррозии).

Условный Условное давление (Ру), МПа Конструктивное исполнение Материальное исполнение
проход (Ду), мм 1 2 1 2 3
80, 150, 250, 300, 500 1,6; 2,5; 4,0; 6,3 Фланцевое соединение Сварное соединение Ст3сп5, Ст20 09Г2С 12Х18Н10Т
