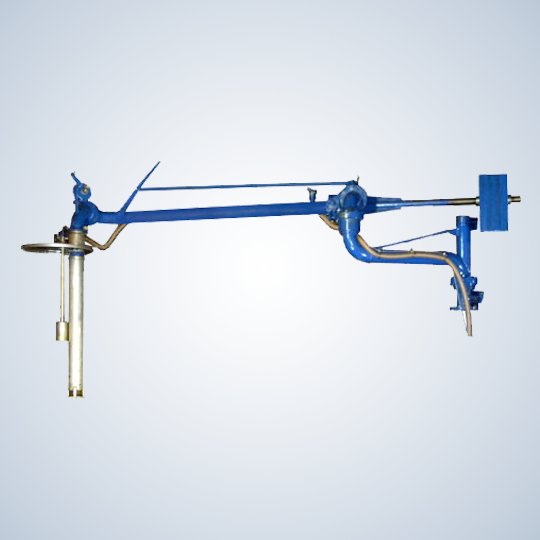

Устройство УНЖ-100АС
Устройство УНЖ-100АС предназначено для налива светлых нефтепродуктов в железнодорожные цистерны. Устройство для налива УНЖ-100 АС состоит из вертикальной стойки, которая крепится основанием к фундаменту и внизу соединена с заслонкой с электроприводом, а в верхней части с помощью болтовых соединений - к опорному шарниру. По устойчивости к воздействию климатических факторов соответствует исполнению У категории размещения 1 по ГОСТ Р 15150-69.
Устройство обеспечивает:
а) автоматическое прекращение налива при достижении жидкости заданного уровня;
б) выход телескопической трубы из цистерны после прекращения налива с помощью ручной лебедки;
в) разрешение и прекращение налива как с установки так и из диспетчерской.
Устройства могут эксплуатироваться во взрывоопасной зоне класса В-1 Г по классификации «Правил устройства электроустановок» ПУЭ глава 7-3. Установленная безотказная наработка – 5000 циклов. Под циклом понимается поворот заслонки с электроприводом в автоматическом режиме на угол 90? и возвращение ее в исходное положение, а также опускание и поворот горизонтального и вертикального трубопровода с телескопической трубой и возвращение в исходное положение.
Средний ресурс – 5000 циклов.
Средний срок службы – 10 лет.
ТУ 3689-007-03467856-99
Сертификат соответствия РОСС RU.H004.H00301 с 25.10.2005 по 25.10.2008
Разрешение Ростехнадзора на применение № РРС 00-19535 с 02.02.2006 по 02.02.2009
Параметры изделия | УНЖ-100АС |
диаметр условного прохода, мм | 100 |
условное давление, мПа (кгс/см²) | 1(10) |
точность автомата ограничения налива, мм | ±10 |
время открытия (закрытия) электрической заслонки, с | 3 |
пропускная способность, м³/ч | 80-160 |
мощность привода, кВт | 0,4 |
длина, мм | 4000 |
ширина, мм | 700 |
высота, мм | 5770 |
масса, кг | 600 |
