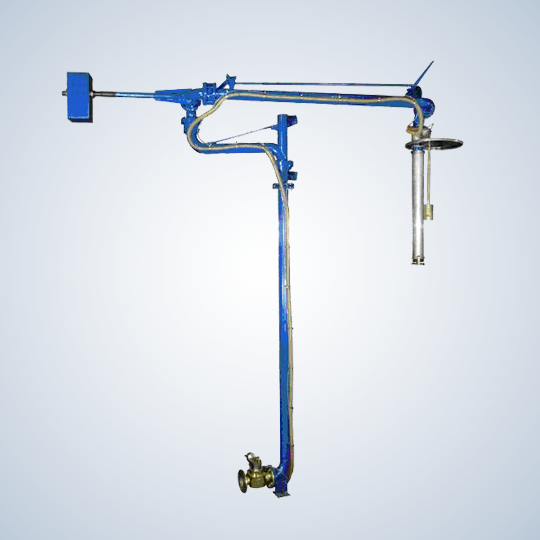

Стояк СНА-100АС

Стояк СНА-100АС используется для герметизированного налива светлых нефтепродуктов в автомобильные цистерны высотой от 2 до 3 метров. Стояк устанавливается на АЗС, распределительных и перевалочных нефтебазах, нефтеперерабатывающих заводах и других объектах, связанных с транспортировкой светлых нефтепродуктов.
СНА100АС Стояк обеспечивает:
а) налив автоцистерн высотой от 2 до 3 метров;
б) автоматическое прекращение налива при достижении жидкостью заданного уровня;
в) автоматическое прекращение налива при нарушении заземления автомобильной цистерны или увеличении переходного сопротивления за 100 Ом (при комплектации устройством УЗА-4К);
г) выход телескопической трубы из цистерны после прекращения налива обеспечивается ручной лебедкой;
д) разрешение и прекращение налива, как со стояка, так и из диспетчерской;
е) герметичный налив с отводом паров.
По устойчивости к воздействию климатических факторов соответствует исполнению У категории размещения 1 по ГОСТ Р 15150-69.
Установленная безотказная наработка – 2500 циклов. Под циклом понимается поворот заслонки с электроприводом в автоматическом режиме на угол 90? и возвращение ее в исходное положение (за время не менее 1 минуты), а также опускание и поворот горизонтального и вертикального трубопровода на угол 55?+ - 5? и возвращение в исходное положение.
Средний срок службы – 10 лет.
ТУ 3689-023-03467856-2006
Сертификат соответствия РОСС RU.HО04.H00347 с 13.07.2007 по 13.07.2010

Параметры изделия СНА-100АС
диаметр условного прохода, мм 100
условное давление, мПа 1(10)
пропускная способность, м³/ч 80-160
длина, мм 3600
ширина, мм 800
высота, мм 5000
масса, кг 450
